Khả năng kiểm tra đầu dò là thử nghiệm IPC cuối cùng. Thử nghiệm này đo bản chất của cặn thông lượng để xác định xem nó có ảnh hưởng đến thử nghiệm đầu dò điện tử sau khi hàn của cặn bảng mạch hay không.
Để tối ưu hóa các kết quả thử nghiệm này, hai loại đầu dò đã được sử dụng – đầu dò đầu đục và đầu dò đầu nhọn. Đầu dò đầu đục là thử nghiệm khó hơn để đạt được kết quả hoàn hảo.
PCB-40 (hay WF-9940) được phát triển và thử nghiệm theo J-STD-004A, khi SnPb phổ biến hơn, nên nó được thử nghiệm sau khi có hồ sơ hàn sóng SnPb.

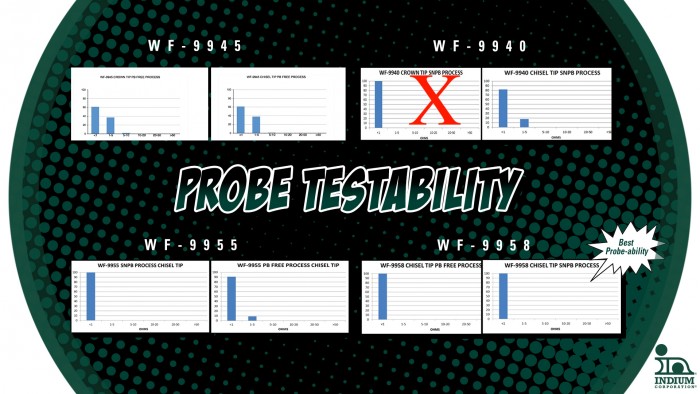

All-Star Engineer, The Alchemist và Shadow Warrior đều được thử nghiệm chỉ với đầu đục sau hai hồ sơ nhiệt độ khác nhau – quy trình SnPb (mát hơn) và quy trình không chì (nóng hơn). Kết quả được đo dọc theo trục X là điện trở và trục Y biểu thị phần trăm thử nghiệm cho thấy điện trở đó. Điểm 100% biểu thị điện trở bằng không hoàn hảo, nghĩa là cặn còn lại sau khi hàn không ảnh hưởng đến thử nghiệm điện. Biểu đồ ở đây cho thấy, nhìn chung, hồ sơ nóng hơn tạo ra cặn cứng hơn và đầu nhọn đâm xuyên tốt hơn đầu đục. Nó cũng cho thấy Shadow Warrior (WF-9958) đã thử nghiệm hoàn hảo trong mọi điều kiện.
Như bạn có thể thấy, nhóm Project 99 có đủ kỹ năng và khả năng để đánh bại mọi đối thủ hàn sóng, cải thiện năng suất quy trình và bảo vệ trước các mối lo ngại về độ tin cậy.
Nếu bạn muốn tìm hiểu thêm về thông lượng sóng Dự án 99 của chúng tôi hoặc các quy trình thử nghiệm chúng, hãy liên hệ với tôi theo địa chỉ [email protected].
