"L'elettrone: una biografia e l'ascesa dell'elettronica moderna"

Gente,

Nel mio ultimo post abbiamo approfondito gli albori dell’elettricità e i primi passi della radio. Ora proseguiamo lungo la linea temporale della storia dell’elettronica per vedere come i prodotti di consumo quotidiano abbiano spinto gli ingegneri a inventare la produzione moderna. Vedremo come la storia della scoperta dell’elettrone abbia gettato le basi per tutto ciò che utilizziamo oggi.

Spesso ci si chiede chi abbia scoperto l’elettrone nel 1897. Fu il fisico britannico J.J. Thomson a compiere quella scoperta epocale. Il suo lavoro ha dato il via a un incredibile percorso di scoperte sull’elettrone e a una serie di esperimenti che continuano a plasmare la nostra vita moderna. L’elettrone è il motore fondamentale del nostro mondo moderno. Scopriamo insieme come l’assemblaggio dei televisori, le fotocamere personali e la tecnologia a montaggio superficiale abbiano rivoluzionato la produzione elettronica.

La televisione rivoluziona il settore della produzione elettronica

L'avvento della televisione a metà del XX secolo ha cambiato radicalmente il modo in cui gli ingegneri realizzavano i circuiti elettronici. A differenza delle prime radio, i televisori contenevano circuiti complessi con un numero molto maggiore di componenti. Le fabbriche dovevano produrre questi dispositivi in grandi quantità a prezzi accessibili ai consumatori. Queste esigenze hanno costretto l'industria elettronica ad abbandonare la produzione artigianale a favore di processi di produzione standardizzati.

Le prime radio e i primi dispositivi elettronici utilizzavano in genere il cablaggio punto a punto. Tecnici esperti saldavano i componenti direttamente tra gli zoccoli dei tubi e le morsettiere. Questo approccio funzionava bene per circuiti relativamente semplici. Tuttavia, i televisori richiedevano dozzine di tubi a vuoto, trasformatori, bobine e condensatori. Il cablaggio punto a punto divenne ben presto lento e difficile da scalare. Per risolvere questo problema, i produttori di televisori adottarono sempre più spesso i circuiti stampati. Queste schede consentivano layout ripetibili, un assemblaggio più rapido, una maggiore affidabilità e una più facile risoluzione dei problemi. La progettazione dei televisori favorì inoltre la costruzione modulare. Gli ingegneri divisero gli apparecchi in sezioni funzionali quali il sintonizzatore di radiofrequenza, l’amplificatore audio e i circuiti di deflessione. Implementarono ciascuna sezione su una propria scheda o su un proprio sottotelaio.

Questa modularità semplificò l’assemblaggio e la riparazione: consentì a diverse squadre o subappaltatori di costruire, testare e riparare le sezioni in modo indipendente. La portata della produzione televisiva favorì l’affermarsi di una vera e propria produzione elettronica a catena di montaggio. Anziché affidarsi a tecnici altamente qualificati per assemblare intere unità, i responsabili di fabbrica specializzarono la manodopera. I singoli lavoratori svolgevano compiti ben definiti, quali l’inserimento dei componenti, la saldatura o il controllo qualità. Questa specializzazione ridusse i costi di manodopera e aumentò la produttività, rendendo la produzione elettronica più accessibile a una forza lavoro più ampia. Questo cambiamento segnò un netto distacco dai precedenti metodi di produzione radiofonica.

I circuiti televisivi erano estremamente sensibili alla qualità della saldatura. Giunzioni difettose potevano causare malfunzionamenti visibili e udibili, poiché i televisori funzionavano a tensioni e frequenze più elevate. Di conseguenza, i produttori migliorarono l’uniformità della saldatura. Svilupparono flussanti migliori, sistemi di controllo della temperatura e procedure di ispezione più efficaci. Questi sforzi rappresentarono le prime forme di controllo di processo e di garanzia della qualità. Gettarono le basi per gli standard di produzione formali che avrebbero poi definito l’industria elettronica. Per garantire la ripetibilità e la qualità, l’assemblaggio dei televisori faceva ampio ricorso a maschere, dispositivi di fissaggio e apparecchiature di collaudo. I dispositivi di fissaggio mantenevano le schede in posizioni precise durante l’assemblaggio e la saldatura. I test in linea verificavano le tensioni e la risposta del segnale in diverse fasi della produzione.

I test sono diventati parte integrante del processo di produzione, anziché un’attività secondaria riservata al controllo finale. Sebbene le prime schede televisive fossero ancora in gran parte assemblate a mano, la portata e la complessità della produzione televisiva hanno spianato la strada all’automazione. Con il passaggio dai tubi a vuoto ai transistor, i circuiti stampati hanno consentito la rapida adozione dell’inserimento automatizzato dei componenti e della saldatura ad onda.

La miniaturizzazione e i suoi primi fattori trainanti nel settore consumer

Oggi, molti considerano lo smartphone la forza trainante della miniaturizzazione elettronica. Lo smartphone richiede funzionalità sempre maggiori in uno spazio estremamente limitato. Questa esigenza stimola i progressi nei settori dei circuiti integrati, del packaging, della gestione dell’alimentazione e dell’integrazione dei sistemi. Tuttavia, questa prospettiva trascura un prodotto di consumo precedente e di grande influenza.

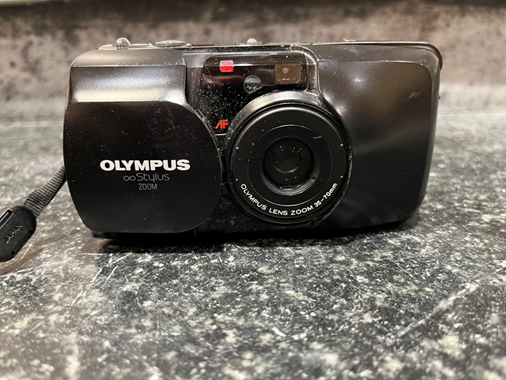

Fotocamera compatta a pellicola Black Olympus con obiettivo zoom, appoggiata su una superficie grigia ruvida.

Figura 1. La produzione di fotocamere personali ha aperto la strada alla miniaturizzazione dei dispositivi elettronici. Questa fotocamera a pellicola risale al 1995.

La fotocamera personale ha contribuito a rendere la miniaturizzazione un imperativo centrale del design. La miniaturizzazione elettronica non ha avuto origine nei prodotti di consumo. I suoi primi motori furono le applicazioni militari, aerospaziali e mediche negli anni ’50 e ’60. Missili, veicoli spaziali, apparecchi acustici e radio portatili stimolarono lo sviluppo dei transistor e dei circuiti integrati. Queste applicazioni dimostrarono ciò che era tecnicamente possibile. Tuttavia, non crearono ancora una pressione commerciale costante per l’elettronica compatta e multifunzionale. Tale pressione emerse in modo più evidente nel settore delle fotocamere di consumo durante gli anni ’70 e ’80. Le fotocamere compatte da 35 millimetri dovevano affrontare gravi vincoli fisici: ottiche, otturatori, trasporto della pellicola e batterie occupavano già la maggior parte del volume disponibile.

Tuttavia, i consumatori si aspettavano sempre più spesso funzionalità avanzate quali l’autofocus, l’esposizione automatica, l’avanzamento motorizzato della pellicola e il flash elettronico. Per soddisfare tali aspettative era necessaria un’elettronica compatta e a basso consumo, strettamente integrata con i sistemi meccanici e ottici. I produttori di fotocamere furono tra i primi ad adottare in modo aggressivo circuiti integrati personalizzati per applicazioni specifiche. Utilizzarono inoltre circuiti stampati flessibili, assemblaggi ibridi e motori in miniatura. L’enorme scala di produzione delle fotocamere amplificò questo effetto. Le fotocamere erano prodotti di massa a livello globale: il loro successo dipendeva dalla qualità dell’immagine, dalle dimensioni, dal peso, dall’affidabilità e dal costo. In questo contesto, la miniaturizzazione divenne una necessità competitiva, piuttosto che una curiosità tecnica.

Verso la fine degli anni ’80, le fotocamere di consumo rappresentavano una delle applicazioni più impegnative per la produzione elettronica. Il passaggio alle fotocamere digitali negli anni ’90 ha intensificato queste pressioni. Sensori di immagine, elaborazione dei segnali ad alta velocità, memoria e display dovevano trovare spazio in dispositivi portatili alimentati da piccole batterie. Gli ingegneri hanno perfezionato per la prima volta nelle fotocamere digitali molte delle strategie di progettazione che in seguito hanno definito gli smartphone. L’integrazione System-on-chip, la gestione energetica aggressiva e il packaging ad alta densità hanno avuto tutti inizio qui. Gli smartphone sono il culmine della miniaturizzazione elettronica. Hanno ereditato una cultura progettuale e una base tecnologica plasmate da decenni di sviluppo nel campo delle fotocamere.

L'ascesa e il predominio della tecnologia a montaggio superficiale

La tecnologia a montaggio superficiale ha fatto la sua comparsa e ha finito per dominare il settore dell'assemblaggio dei circuiti stampati. Questo predominio non è stato il risultato di una singola invenzione, ma è derivato da una convergenza di fattori tecnici, economici e produttivi. Il tradizionale assemblaggio a fori passanti non era più in grado di soddisfare le esigenze del settore.

Con l'aumentare della complessità e della diffusione dei sistemi elettronici, il settore ha dovuto ricorrere a un nuovo metodo di assemblaggio. Gli ingegneri necessitavano di una maggiore densità dei componenti, di migliori prestazioni elettriche e di una produzione su larga scala efficiente. La tecnologia a montaggio superficiale ha soddisfatto queste esigenze in un modo che ha radicalmente trasformato il modo in cui i prodotti elettronici venivano progettati e realizzati. Questo cambiamento ha naturalmente determinato la necessità di paste saldanti moderne.

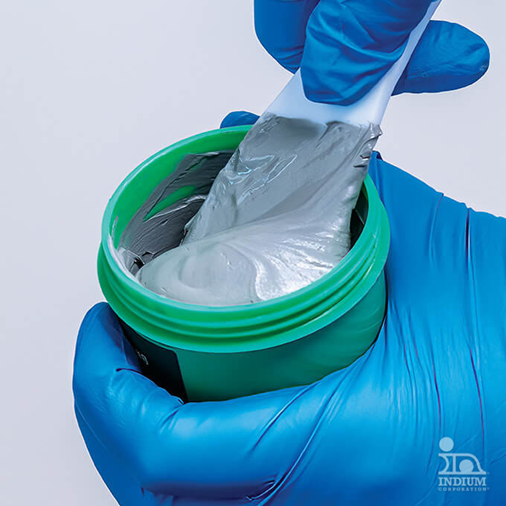

Una mano guantata che impugna una spatola con cui preleva della pasta saldante grigia da un contenitore verde.

Figura 2. Le moderne paste saldanti sono state sviluppate per supportare la tecnologia SMT e la profonda miniaturizzazione dell'elettronica moderna.

Uno dei fattori trainanti più importanti della tecnologia a montaggio superficiale è stata la crescente domanda di miniaturizzazione. Inizialmente, le fabbriche assemblavano i primi prodotti elettronici utilizzando il cablaggio punto a punto o componenti a foro passante. Questi metodi erano adeguati quando i circuiti erano relativamente semplici. Man mano che i circuiti integrati diventavano più potenti e il numero di componenti necessari aumentava, tali tecniche imponevano gravi limitazioni fisiche.

I componenti a foro passante richiedono la realizzazione di fori nel circuito stampato. Richiedono inoltre una distanza significativa tra i terminali. Tale distanza occupa spazio prezioso sulla scheda e limita il posizionamento dei componenti a un solo lato della stessa. I componenti a montaggio superficiale potevano invece essere posizionati direttamente sulla superficie della scheda. Questo posizionamento diretto consentiva una densità dei componenti molto più elevata e permetteva l’assemblaggio su entrambi i lati del circuito stampato. Questa riduzione delle dimensioni e del peso era essenziale per l’elettronica di consumo emergente. Calcolatrici, personal computer e dispositivi portatili hanno tutti beneficiato di questa innovazione rivoluzionaria.

Anche le prestazioni elettriche sono diventate una questione cruciale. Con l’aumentare delle velocità dei circuiti, i lunghi terminali dei componenti a foro passante introducevano induttanza e capacità parassite. Ciò comprometteva l’integrità del segnale e aumentava le interferenze elettromagnetiche. I componenti a montaggio superficiale, con i loro terminali corti o privi di terminali, hanno ridotto drasticamente tali induttanze.

Questo miglioramento divenne essenziale con l’aumentare delle frequenze di clock e con la crescente condivisione di circuiti stampati sempre più affollati da segnali analogici e digitali. Anche l’aspetto economico della produzione fornì un altro potente incentivo. L’assemblaggio a fori passanti si basava in larga misura sul lavoro manuale per l’inserimento dei componenti e la saldatura. L’aumento dei costi di manodopera e dei volumi di produzione spinse i produttori verso l’automazione. La tecnologia a montaggio superficiale ha reso possibili linee di assemblaggio completamente automatizzate che utilizzavano macchine “pick-and-place”, la stampa della pasta saldante e la saldatura a riflusso. Questi processi erano più veloci, più ripetibili e più adatti al controllo statistico di processo rispetto ai metodi tradizionali. Il risultato è stato una resa più elevata, un costo unitario inferiore su larga scala e una maggiore affidabilità sul campo.

I progressi nelle tecnologie di supporto hanno inoltre favorito l’affermarsi della tecnologia a montaggio superficiale. La produzione dei circuiti stampati è migliorata, consentendo di realizzare tracce di larghezza più sottile e vie di collegamento più affidabili. Le formulazioni della pasta saldante e la composizione chimica dei flussanti si sono perfezionate, consentendo un deposito preciso e una bagnabilità uniforme durante il riflusso. La tecnologia dei componenti, in particolare quella dei circuiti integrati, ha fortemente rafforzato questa transizione.

Con l'aumentare del numero di pin dei circuiti integrati, i contenitori a foro passante sono diventati poco pratici sia dal punto di vista fisico che elettrico. I contenitori a montaggio superficiale hanno consentito di realizzare centinaia o addirittura migliaia di connessioni, pur mantenendo ingombri ridotti. I componenti passivi standardizzati per il montaggio superficiale hanno ulteriormente favorito l'automazione e le catene di approvvigionamento globali.

La produzione su larga scala di prodotti elettronici di consumo ha creato le condizioni economiche necessarie per giustificare gli investimenti in apparecchiature automatizzate. Una volta che la tecnologia a montaggio superficiale si è dimostrata più economica e affidabile su larga scala, ha rapidamente soppiantato l’assemblaggio a fori passanti nella maggior parte delle applicazioni. La tecnologia a montaggio superficiale ha trasformato l’economia e le possibilità della progettazione elettronica.

Oggi e riflessioni sul domani

I progressi nell’elettronica e nella tecnologia sono stati sbalorditivi. Da ben prima di Giulio Cesare fino all’epoca del presidente Andrew Jackson, la comunicazione e i trasporti sono cambiati ben poco. Se vivevi a Boston ed eri invitato all’insediamento di Jackson del 1829, la lettera impiegava due settimane per raggiungerti. Un viaggio in prima classe in diligenza richiedeva circa una settimana. Venticinque anni dopo, i messaggi arrivavano quasi istantaneamente e le persone seguivano il giorno dopo. Il telegrafo e la ferrovia resero possibili questi progressi. Nella nostra epoca attuale, l’elettrone e le tecnologie ad esso correlate ci hanno regalato cambiamenti non meno sorprendenti.

Il primo computer, l’ENIAC, era in grado di eseguire circa 500 operazioni in virgola mobile al secondo. L’ENIAC costava circa 8.000.000 di dollari (al valore del 2026) e consumava tanta elettricità quanta ne consumavano 100 abitazioni. Oggi, uno smartphone moderno ha una potenza di calcolo oltre un miliardo di volte superiore e una memoria un miliardo di volte maggiore, e offre tutto questo per meno di 1.000 dollari.

Conclusione

L'elettrone è più importante per il benessere dell'umanità di qualsiasi altra cosa la natura ci offra. Non solo è alla base di tutti i legami chimici che rendono possibile l'esistenza dei materiali del creato, ma è stato anche utilizzato dall'umanità per regalarci le numerose meraviglie di cui si parla in questa serie di post.

Oggi ci troviamo alle soglie di nuove possibilità, quali l’intelligenza artificiale, l’informatica quantistica e altre tecnologie innovative e sbalorditive, che racchiudono promesse inestimabili ma anche una notevole incertezza. Il tempo ci dirà come si svilupperanno queste applicazioni dell’elettrone.

Salute,

Dr. Ron
