全新 StencilCoach 增益集，可計算開口尺寸以減少焊球現象

朋友們

在組裝被動分立元件時，焊球形成的問題已存在數十年之久（參見圖 1）。早在多年前，人們便發現「本壘板」式網版開孔設計能顯著減少焊球的形成。近年來，則開始採用「倒置本壘板」或「皇冠」式設計，據稱能取得更佳的效果。研究顯示，「U 形開孔」不僅能減少焊球產生，還具有額外的好處：能將圓柱形金屬電極無引線面（MELF）元件固定到位，並防止其滾動。

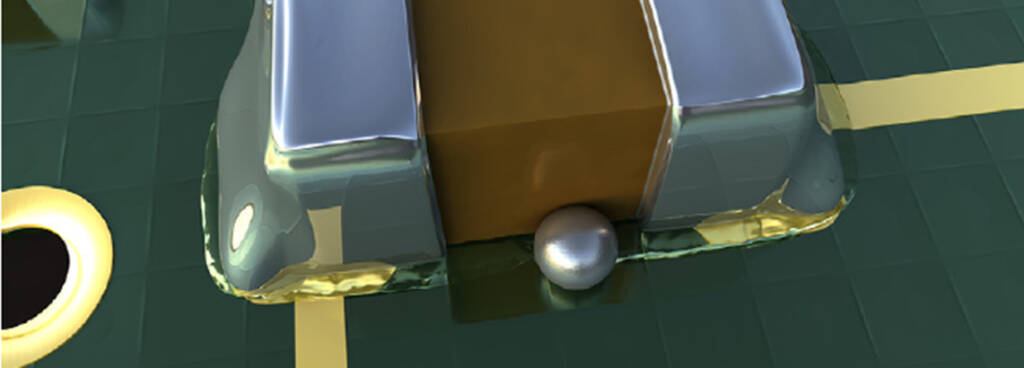

圖 1. 位於被動元件附近的焊球。

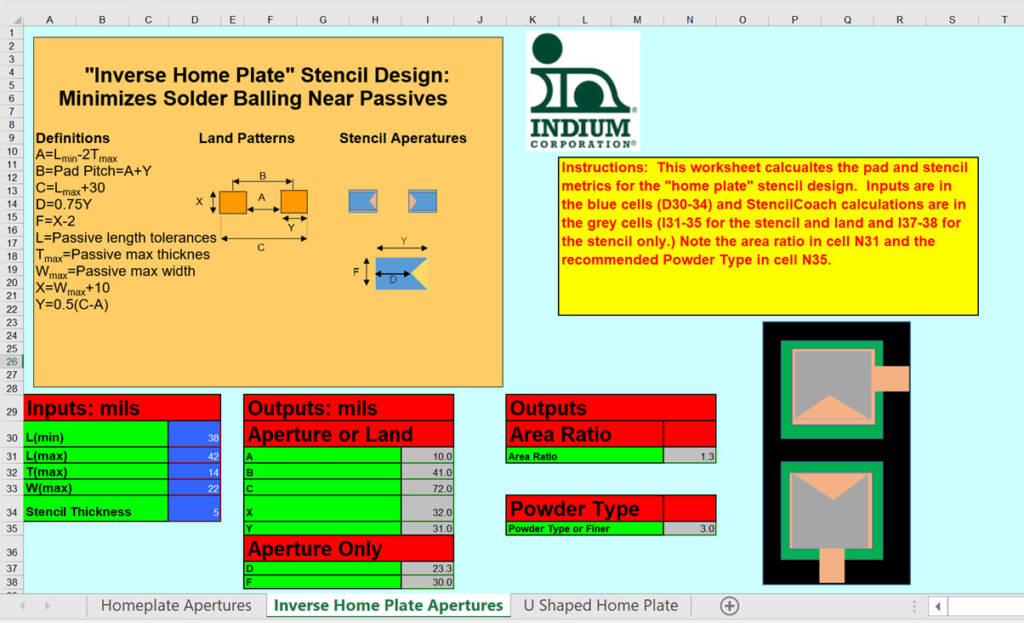

為了計算這三種設計的模板參數，我對 Excel® 試算表「StencilCoach™」進行了功能強化。要將 StencilCoach™ 應用於此，我們以圖 2 所示的「倒置本壘板」或「皇冠設計」為例來說明。所需的輸入資料位於藍色儲存格 D30-D34 中。讓我們輸入 0402 被動元件（40 x 20 mil）的資料。在 D30 儲存格中，輸入最大長度 42 mil；在 D31 儲存格中，輸入最小長度 38 mil；在 D32 儲存格中，輸入最大厚度 14 mil；接著在 D33 儲存格中，輸入最大寬度 22 mil。在 D34 儲存格中輸入 5 mil 的模板厚度。StencilCoach™ 隨後會計算出各項模板與 PWB 焊盤參數，如圖 2 所示，結果顯示於灰色儲存格中。請注意，StencilCoach™ 甚至會在 N35 儲存格中提供建議的焊膏粉末粒徑，並在 N31 儲存格中計算出面積比。
