運用 InFORMS® 焊錫預成型件掌握組裝一致性

製造現代電子產品時,往往讓人感覺像是在走鋼索——這可不是比喻。組裝時的傾斜與平面度不均,是長期以來令人頭痛的問題,這些問題會影響焊點品質,導致連接不穩,並可能引發產品故障。在量產過程中,即使是微乎其微的平面度偏差,也可能嚴重影響產品可靠性。

此時,Indium Corporation 的InFORMS® 焊料預成型技術應運而生:這項創新解決方案採用強化基質,可實現精準控制,確保每次都能形成均勻的焊合線。在本篇部落格中,我們將深入剖析為何尺寸是成功的關鍵因素,以及如何為您的應用計算出完美的尺寸。如需更多資訊,請參閱我們關於《InFORMS® 預成型件設計指南》的詳細應用說明書。

了解 InFORMS® 技術

什麼是 InFORMS® 預成型件?

InFORMS® 技術的核心在於一種強化基質製造工藝,旨在解決最棘手的焊接挑戰。與僅是塑形合金的標準焊料預成型件不同,InFORMS® 在焊料本身內嵌入了剛性結構。此設計可確保回流焊接後形成均勻的焊合線,這對於高可靠性應用至關重要。

採用這項技術的好處相當顯著:

  • 更堅固的焊點:強化結構可提升連接處的機械完整性。
  • 更持久的連接:可靠性提升意味著產品在實際使用環境中的使用壽命更長。
  • 可重複組裝:此技術消除了大量生產中的不確定性,確保數千件產品都能達到一致的品質。

若想更深入了解矩陣的運作原理及這項技術背後的科學原理,請參閱我們關於《InFORMS 概覽》的詳細部落格文章| indiumcorporation。

設計指南:成功關鍵在於尺寸選擇

導入 InFORMS® 並非僅是更換舊有的預成型件;要使其有效運作,還需進行精確的尺寸調整。由於基材決定了最終的粘合線厚度,因此標準的尺寸規定無法直接套用。

回流的動態過程

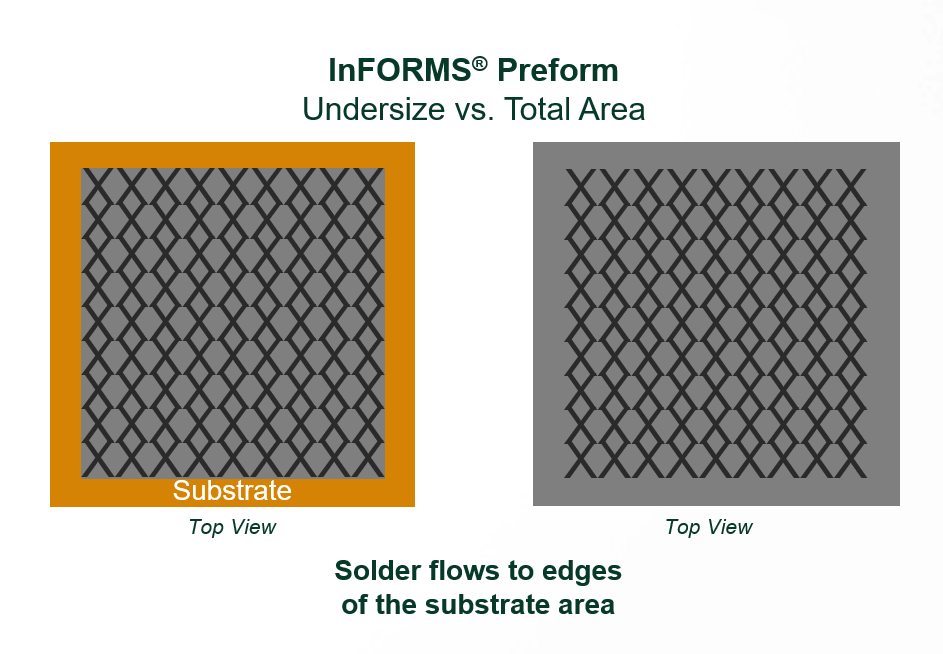

從俯視圖比較 InFORMS 預成型件在橘色基板上採用小尺寸與全面積設計的情況。

當您使用 InFORMS® 設計組裝件時,必須考量回流過程中發生的物理變化。

  • 厚度減少:預成型件的初始厚度(Zi)總是比內部基材更厚。當焊料熔化時,接合線會塌陷至與基材高度(Zf)相同。
  • 橫向擴張:由於焊料的總體積並未減少——只是改變了形狀——因此預成型件會向外擴張。隨著厚度減薄,焊點的長度和寬度會隨之增加。

回流焊前後的注意事項

尺寸設定的關鍵在於從期望的結果倒推。切勿根據您打算放置在電路板上的元件來決定預成型件的尺寸;而應根據回流焊後所需的尺寸來決定。

您需要確定:

  1. 最終長度 (Lf)與最終寬度 (Wf):回流後焊料所覆蓋的區域。
  2. 最終厚度 (Zf):所需的間距高度,此數值取決於您所選的基材類型。

首先選擇合適的零件

在計算 InFORMS® 的初始尺寸之前,您必須先確定哪一款零件符合您的間距要求。不同的應用場景需要不同的間距高度。無論您處理的是功率模組還是大面積元件,總有一款矩陣配置能滿足您的需求。

首先請查看您的目標最終厚度(Zf)——這即是您所需的粘合線厚度。將此要求與下表對照,以找出對應的「零件說明」。該說明將告知您該零件所需的最小初始厚度。

以下是常見要求的快速參考指南:

說明大約間距 (微米)零件尺寸(毫米)
ESM02551.9–3.5
ESM03801.9–3.5
SM041103.5–11
LM04110>11
LM06165>11
LM08215>11
ESM102651.9–3.5

一旦選定了正確的類別(例如 LM04 與 LM08),您便會知道開始進行逆向計算所需的初始厚度參數。

尺寸決定方法

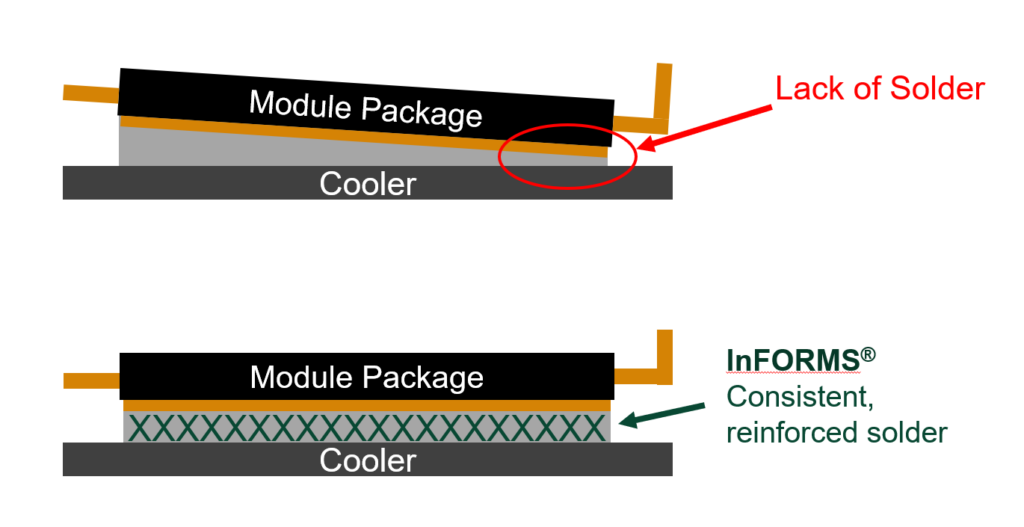

比較模組封裝下方焊錫狀況的示意圖:上圖顯示一側邊緣缺乏焊錫,下圖則顯示……

既然您已經選定目標零件並掌握最終尺寸,即可計算出適用於 InFORMS® 的正確預成型件尺寸。這能確保您精準控制焊料接合線,避免焊料溢出或覆蓋不足的情況發生。

註:以下計算方法僅作為概念性指引,旨在協助您理解初始尺寸與最終尺寸之間的關係。雖然此方法能提供相當精確的近似值,但 Indium Corporation 在最終產品設計時會採用專有公式,以確保最佳性能。請透過本部落格了解相關概念,但最終規格仍請以我們的工程團隊提供的資訊為準。

逐步計算邏輯

此計算基於「體積恆定性」(V1 = V2)的原理。回流前固態預成型件的體積必須等於回流後焊點的體積。

若要根據最終尺寸 (Df) 計算初始尺寸 (Di),可使用厚度比:

Di 等於 Zf 除以 Zi 再乘以 Df 的平方根之公式。

在哪裡?

  • Di= 初始尺寸(長度或寬度)
  • Df= 最終尺寸(長度或寬度)
  • Zf= 最終厚度(基體高度)
  • Zi= 初始厚度

一個實際範例

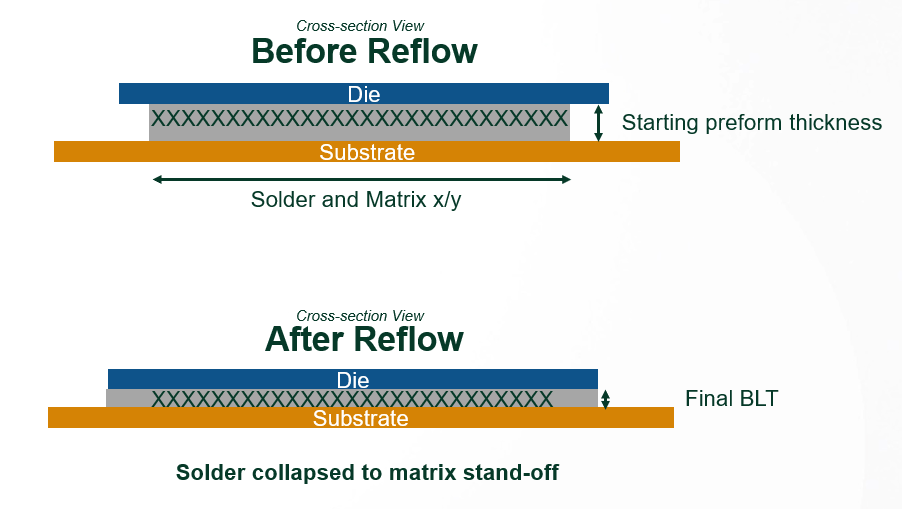

橫截面圖顯示焊料預成型體在晶片之間的基板間距處塌陷。

讓我們來分析一個實際情境。

假設您需要一個具有以下尺寸的最終焊點:

  • 最終長度 (Lf):26.67 毫米
  • 最終寬度 (Wf):22.10 毫米
  • 最終厚度 (Zf):0.110 毫米

步驟 1:選擇零件

從上圖可見,最終厚度為 0.110 毫米時,對應的基板類型為LM04。針對此款 InFORMS® 基板,起始厚度 (Zi) 為0.165 毫米。

步驟 2:計算初始尺寸

現在,我們將這些數值代入公式中,以計算出需要訂購的 InFORMS® 預成型件尺寸:

計算初始長度 (Li):

顯示分數 110/165 乘以 26.67 等於 21 的算式。

計算初始寬度 (Wi):

顯示 0.110 的平方根除以 0.165,再乘以 22.1,等於 18 的算式。

步驟 3:驗證卷的一致性

  • 初始體積:21.78 × 18.05 × 0.165 =0.064 立方毫米
  • 最終體積:26.67 × 22.10 × 0.110 =0.064 立方毫米

因此,若要達到 26.67 公釐 × 22.10 公釐 的佔位面積,您應訂購尺寸約為 21.78 公釐 × 18.05 公釐 的預成型件。

結論

InFORMS® 焊料預成型件為長期存在的組裝問題提供了既精緻又實用的解決方案。透過強化基質嚴格管控體積與尺寸,製造商得以消除傾斜現象,並實現卓越的接合強度。雖然尺寸設定過程需要進行一些逆向計算,但最終能獲得可預測且高產量的焊接流程,足以滿足現代電子產品的需求。

需要協助計算尺寸嗎?

如果您正面臨特定的設計挑戰,或需要協助調整預成型件的尺寸與厚度,請勿憑空猜測。請聯絡 Indium Corporation的技術支援工程師,以獲得有關 InFORMS® 的詳細協助。
